Rhagofalon ar gyfer defnyddio electrodau:
1. Yrelectrod titaniwmmae ganddo wyneb du ar ôl ocsideiddio a sintering. Mae'r wyneb heb ei orchuddio yn las ac nid oes ganddo berfformiad electrod. Mae'r ochr ddu yn cyfateb i'r catod.
2. Ar ôl i'r swbstrad electrod titaniwm gael ei biclo, rhaid cynnal yr holl weithdrefnau cynhyrchu a phrosesu dilynol a gweithdrefnau defnyddio yn llym ac yn ofalus. Gwisgwch fenig glân i fynd yn sownd ar ddau ben neu ymyl yr anod wrth ei gludo, yn ddelfrydol mewn cysylltiad â'r rhan heb ei orchuddio. Gwaherddir unrhyw wrthrychau tramor yn llym rhag crafu'r wyneb cotio. Rhaid cymryd gofal wrth osod a thrin, ac ni ddylid croesi wyneb y cotio, fel arall, bydd yn cyrydu'n gyflym yn lleol.
Nodyn: Nid yw'r swbstrad titaniwm ei hun yn ddargludol, ac mae ei haen allanol wedi'i gorchuddio â gorchudd metel ocsid nobl sydd â gweithgaredd electrocatalytig, dargludedd, a gwrthiant ocsideiddio, ond dim ond tua 20 micron yw ei drwch. Yn ystod y broses, bydd yr electrod yn cyrydu'n gyntaf o'r difrod, a fydd yn effeithio ar ansawdd ac effaith yr electrod cyfan.
3. Mae'r electrolyte yn cynnal sefydlogrwydd, yn enwedig ni all gynnwys ïonau cyanid ac ïonau fflworid, bydd yr amhureddau hyn yn cyrydu'r matrics titaniwm yn ddifrifol; effeithio ar fywyd gwasanaeth yr anod.
4. Ychwanegwch ddyfais hidlo cyn i'r electrolyt fynd i mewn i'r gell electrolytig, ac ni allant gynnwys gronynnau metel â diamedr yn fwy na 0.1mm i atal agregu gormodol ac arwain at gylched byr o catod ac anod. Perfformiad anod wedi'i warchod. Os yw'r plât wedi'i faeddu, mae angen ei lanhau ag asid hydroclorig gwanedig yn lle brwsio.
5. Pan fydd adferiad electrolytig o fetelau fel copr, nicel, aur, arian, cobalt, ac ati, ni ddylai'r atodiad catod fod yn rhy drwchus i atal dadansoddiad cylched byr y catod a'r anod oherwydd bylchau electrod rhy fach neu fetel drain. Mae angen glanhau o bryd i'w gilydd.
6. Gellir gosod y bylchau rhwng catod ac anod yn ôl y cynhyrchiad gwirioneddol, yn gyffredinol 5-25mm. A siarad yn gyffredinol, bydd y pellter polyn yn cynyddu'r gostyngiad foltedd, ond ni ddylai fod yn rhy fach, fel arall, bydd y raddfa catod a gynhyrchir ar yr wyneb catod yn hawdd achosi cylched byr o'r plât polyn; felly mae angen pennu dyluniad y pellter polyn yn ôl cyflwr strwythurol y cynnyrch.
7. Ceisiwch osgoi ei ddefnyddio yn ôl. Unwaith y bydd y cotio metel ocsid nobl yn cael ei ddefnyddio fel catod, mae'r wyneb yn cael adwaith lleihau ac mae'n hawdd ei drawsnewid yn elfen fetel, na ellir ei gyfuno'n effeithiol â'r sylfaen titaniwm, gan achosi i'r cotio ddisgyn.
8. Nid yw'n ddoeth socian yn yr hydoddiant yn y modd pŵer i ffwrdd am amser hir yn ystod y diffodd, ac mae'n well llwytho cerrynt bach o tua 5a i amddiffyn y plât.
9. Wrth gau i lawr neu mewn amodau cynnal a chadw eraill, ychwanegu asid gwanedig neu lanhau'r wyneb electrod gyda dŵr glân, ond peidiwch â'i olchi â neilon neu sylweddau mecanyddol.
10. Ni ddylai tymheredd yr electrolyte fod yn rhy uchel wrth weithio, y tymheredd delfrydol yw 25-40 gradd, a gellir ychwanegu dyfais cyfnewid gwres i gynnal yr amgylchedd defnydd gorau ar gyfer yr electrod.
11. Mae'r dwysedd cerrynt gweithio cyfartalog o fewn 2000a/m2, mae'r cerrynt yn rhy fawr, mae'r adwaith yn rhy ddwys, mae'r cotio yn disgyn, ac mae bywyd yr anod yn cael ei fyrhau;
12. Wrth gychwyn, llwythwch y cerrynt i'r gell electrolytig gam wrth gam, peidiwch â'i godi i'r sefyllfa ar un adeg; mae'r un peth yn wir pan gaiff ei atal.
13. Cadwch yr anod yn lân wrth gynhyrchu a defnyddio, ac ni ellir ei halogi ag olew neu atodiadau eraill, er mwyn peidio â effeithio ar yr effaith electrolysis a bywyd yr electrod.
14. Yranod titaniwmyn meddu ar fywyd, ac mae sicrhau sefydlogrwydd cynhyrchu yn fwy buddiol i ymestyn y cylch gwasanaeth. Os yw cotio'r anod yn cael ei blicio i ffwrdd, dylid atgyweirio'r cotio mewn pryd i atal foltedd y gell rhag bod yn rhy uchel.

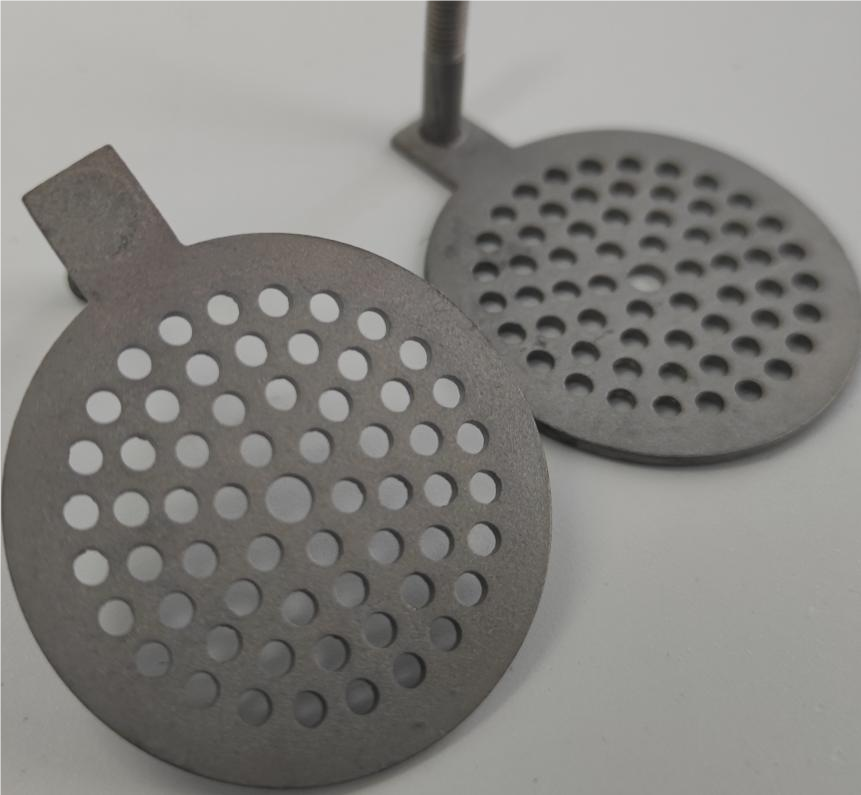

titaniwm anod1
titaniwm anod2
Cysylltwch â ni:
Ffôn: 86-0917-3873009
Ffacs: 86-0917-3873009
email: zhangjixia@bjygti.com
amser gwaith: Llun.-Sad. o 8:30 am-18:00pm
