TopTiTechcynhyrchodd yplât electrod titaniwmâ nodweddion gwahanol, er enghraifft
●Dŵr llawn hydrogen toddedig;
●Dŵr egniol;
● dŵr moleciwl bach;
● Hydoddedd uchel dŵr;
●Dŵr athreiddedd uchel;
Gall gorchuddio haen o araen dargludol sy'n gwrthsefyll cyrydiad ar yr wyneb titaniwm osgoi'n effeithiol
ffurfio ffilm ocsid ar wyneb y plât deubegwn titaniwm a chwrdd â'r perfformiad
gofynion y plât electrod. Yn ogystal ag ymwrthedd cyrydiad a thrydanol rhagorol
dargludedd, mae angen i'r cotio hefyd gael cryfder bondio da gyda'r swbstrad. Ar yr un
amser, gan y bydd tymheredd y PEMFC yn newid rhwng tymheredd yr ystafell a 80 gradd , y
mae angen i ddeunydd cotio a'r swbstrad gael cyfernodau ehangu thermol tebyg. Er mwyn
osgoi delamination a chracio y cotio yn ystod y broses newid tymheredd, yr amddiffyniad
o'r deunydd yn cael ei golli.

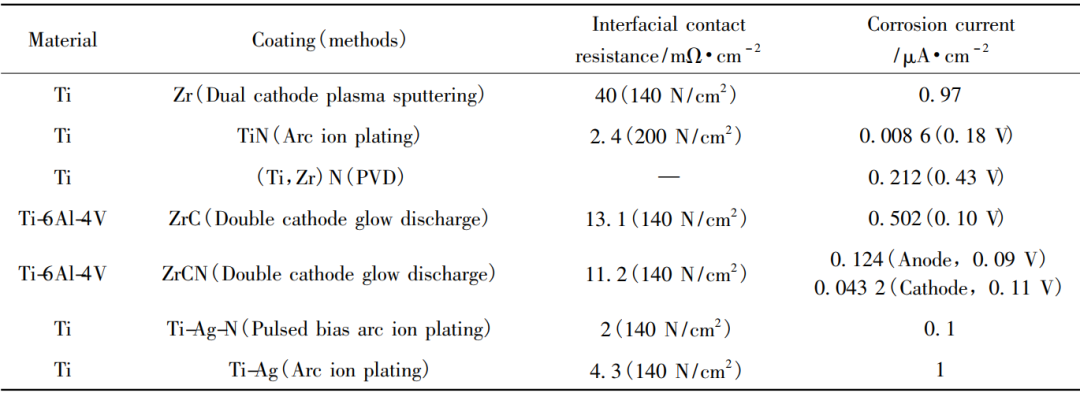

Rhennir haenau a ddefnyddir yn gyffredin yn 2 gategori yn bennaf, sef haenau metel (gwerthfawr
metelau, carbon metel/nitrid) a haenau carbon (graffit, polymerau dargludol, amorffaidd
carbon, ac ati).
Fel rhan bwysig o gelloedd tanwydd hydrogen, mae platiau deubegwn yn chwarae rhan bendant mewn perfformiad celloedd, cost
a gwydnwch. Y ddau fater pwysig sy'n cyfyngu ar fasnacheiddio tanwydd hydrogen ar hyn o bryd
celloedd yn gost a gwydnwch, ac mae cost platiau deubegwn yn cael ei bennu i raddau gan y
deunydd electrod, prosesu maes llif a phroses paratoi cotio electrod.
Ni all deunyddiau cyfansawdd graffit a charbon fodloni gofynion hydrogen mwyach
celloedd tanwydd o ran perfformiad, a deunyddiau metel bellach wedi dod yn ddeunyddiau prif ffrwd ar gyfer
platiau deubegwn celloedd tanwydd hydrogen. Yn ogystal, mae pŵer uchel bob amser wedi bod yn mynd ar drywydd tanwydd hydrogen
celloedd. Mae gan aloion titaniwm a thitaniwm mewn deunyddiau metel ddwysedd isel a chryfder penodol uchel, a
â gwrthiant cyrydiad rhagorol mewn celloedd tanwydd hydrogen, a all leihau'r pwysau yn sylweddol
a chyfaint y platiau deubegwn. Mae pŵer penodol màs a chyfaint pŵer penodol y batri yn
gwella'n sylweddol, a'r cynhyrchion cyrydu a gynhyrchir gan titaniwm a aloion titaniwm yn ystod
mae gweithrediad gwasanaeth hirdymor yn llai gwenwynig i ddulliau cyfnewid proton a chatalyddion, sy'n ffafriol
i wella sefydlogrwydd a gwydnwch gweithrediad batri.
Y haenau metel carbon/nitrid a charbon amorffaidd a baratowyd ar wyneb titaniwm deubegwn
mae gan blatiau briodweddau cynhwysfawr rhagorol ac mae ganddynt werth ymchwil a chymhwyso uchel.
Fodd bynnag, mae'r haenau hyn yn dueddol o ddioddef diffygion twll pin, felly prif nod yr ymchwil gyfredol yw
gwella crynoder Cotio, cryfder bond sylfaen ffilm a dargludedd wyneb cotio. Yn ychwanegol,
dylai'r cotio fod â hydrophobicity da i hwyluso gollwng y dŵr a gynhyrchir gan y
adwaith.
Er mwyn bodloni'r eiddo cynhwysfawr hyn, gosodir gofynion uwch ar y dyluniad strwythurol a
cyfansoddiad sefydliadol y cotio. Strwythur cyfansawdd a nano-strwythur y strwythur cotio
yn gallu gwella crynoder, ymwrthedd cyrydiad a dargludedd trydanol y cotio i a
i raddau penodol, a gwella sefydlogrwydd gwasanaeth a dibynadwyedd y plât titaniwm, sef y prif
cyfeiriad datblygiad yn y dyfodol.
